Berechnen des Messfehlers beim Verkippen von Bauteilen

Auch bei der Verwendung von telezentrischen Messobjektiven kann es unerwarteten Messfehlern kommen. Zwar entstehen keine Längenmessfehler durch unterschiedliche Arbeitsabstände der Bauteile zur Kamera (innerhalb des Telezentriebereichs der Optik), aber Bauteilverkippungen führen ebenfalls zu veränderten Messwerten.
Für hohe oder flache Bauteile berechnet sich der Längen-Messfehler auf verschiedene Weise:

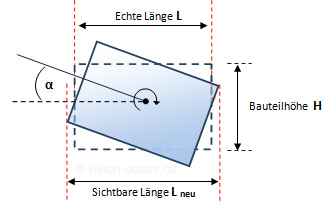

Berechnung der sichtbaren Pseudo-Länge bei hohen Bauteilen

Sichtbare Länge L _neu = L - L* (1-cos α) + H * sin α

Hinweis: Auch bei Dropdown-Listen können eigene Werte eingegeben werden. Bitte ersten Listeneintrag "Userdef." wählen!

Verkippung/Verdrehung des Bauteils in Grad:	Userdef. (Grad) 0 Grad 0.1 Grad 0.25 Grad 0.5 Grad 1 Grad 2 Grad 3 Grad 4 Grad 5 Grad 10 Grad 15 Grad 20 Grad 25 Grad 30 Grad 35 Grad 40 Grad 45 Grad
Echte Länge des Bauteils in mm:
Höhe des Bauteils in mm:
Berechnete sichtbare "Länge":
Längen-Abweichung:

Wir achten Ihre Privatsphäre: Wir speichern keinerlei Eingaben, Ergebnisse oder Empfänger. Schicken Sie sich Ihre Berechnung mit Ihrem eigenen Email-Programm (MailTo-Link).

Daten per Email versenden

---

Berechnung der sichtbaren Pseudo-Länge bei flachen Objekten

Sichtbare Länge L _neu = L - L*(1-cos α)

Hinweis: Auch bei Dropdown-Listen können eigene Werte eingegeben werden. Bitte ersten Listeneintrag "Userdef." wählen!

Drehwinkel des Bauteils in Grad:	Userdef. (Grad) 0 Grad 0.1 Grad 0.25 Grad 0.5 Grad 1 Grad 2 Grad 3 Grad 4 Grad 5 Grad 10 Grad 15 Grad 20 Grad 25 Grad 30 Grad 35 Grad 40 Grad 45 Grad
Echte Länge des Bauteils in mm:
Berechnete sichtbare "Länge":
Längen-Abweichung:

Wir achten Ihre Privatsphäre: Wir speichern keinerlei Eingaben, Ergebnisse oder Empfänger. Schicken Sie sich Ihre Berechnung mit Ihrem eigenen Email-Programm (MailTo-Link).

Daten per Email versenden

---
