Beleuchtung

Merkmale & Fehler sichtbar machen

Auflicht direkt

Diese einfache Beleuchtungstechnik kann bei nicht reflektierenden Materialien verwendet werden, die bedingt durch ihre matte, poröse, faserige nicht glänzende Oberfläche das Licht stark streuen. Beim direkten Auflicht kann sich um jede Art einer flächig abstrahlenden Beleuchtung handeln. Idealerweise wird bei kleineren Beleuchtungsfeldern ein Ringlicht gewählt, das das um das Objektiv herum angeordnet werden kann.

Ein Schattenwurf durch absolut senkrechte Beleuchtung wird somit weitestgehend vermieden. Aber auch Halogenstrahler und große Fluoreszenzbeleuchtungen können eingesetzt werden.

Vorteile direktes Auflicht für die industrielle Bildverarbeitung

Direkte Auflichtbeleuchtungen sind kostengünstig und erfordern keine aufwendige Konstruktion.
Alle Beleuchtungsarten wie Halogen-, Leuchtstoff- oder LED-Beleuchtung können verwendet werden.
Ideal für die Beleuchtung großer Flächen. Mehrere Leuchten können gleichzeitig kombiniert werden.
Direktes Licht ist meistens hell durch eine direkt abstrahlende Fläche mit geringem Öffnungswinkel der Beleuchtung und starker Rückreflexion.

Achtung: Auf glatten, spiegelnden Oberflächen entstehen schnell störende Reflexe, die bei kleinster Lage- und Winkeländerung stark über das gesamte Bauteil wandern können!

Vermeidung von störenden Reflexen im direkten Auflicht

Das Prinzip der senkrechten Beleuchtung von oben erzeugt oft störende Reflexe auf der Bauteiloberfläche. Durch Schrägstellung können Reflexionen in der Totalreflexion teilweise vermieden werden. Bei seitlicher Beleuchtung kann es jedoch leicht zu Schattenwurf kommen, wenn das Bauteil eine räumliche Tiefe aufweist.
Die Verwendung von polarisiertem Licht und eines Polarisationsfilters auf der Optik kann möglicherweise störende Reflexe unterdrücken. Dabei wird jedoch ein großer Teil des Lichts unterdrückt.

Senkrechte Beleuchtung

Senkrechter Lichteinfall, direktes Auflicht auf matter Metalloberfläche

Licht 10 Grad verkippt

Direktes Auflicht auf matter Metalloberfläche, aber um 10 Grad verkippt

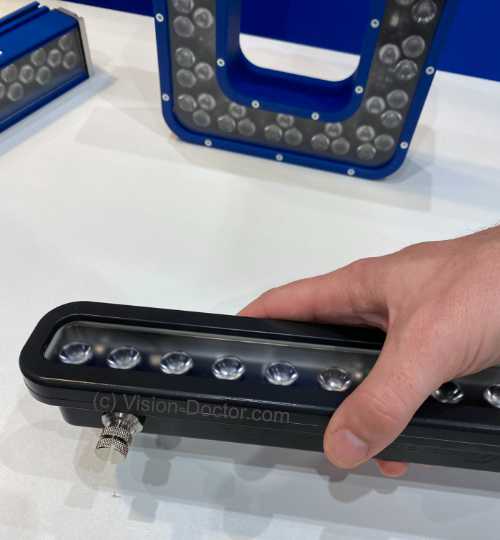

Passende Beleuchtung gesucht?
